400-650-5128桥梁大师2021特点
面向桥梁：以桥梁模型为信息主体，实现整座桥梁的参数化设计。
- 以实际的桥梁工程对象如盖梁、墩台身、承台、基础等作为设计对象。
- 以桥型布置图来表示完整的桥梁信息模型。
- 系统从桥梁模型中提取相关参数，自动出图。
- 保证了数据传递的一致性，避免因重复输入而导致设计错误。
面向设计：基于特征设计技术，真正面向桥梁设计，实现桥梁出图自动化。
- 自动导入路线数据。
- 设计数据自动更新，避免重复设计。
- 出图自动按结构形式和尺寸进行墩台分类。
- 多方案设计，可以在一座桥梁进行不同方案设计。
- 计算、出图、出表、统计，为用户提供了全面的解决方案。
面向工程：以数据库技术为基础，实现面向工程（整条路线）的桥梁设计。
- 利用数据库全面管理工程、项目和图纸。
- 批量定制全线的标准图纸，批量生成桥型、构造等图纸。
- 标准化设计，制图标准和出图风格统一。

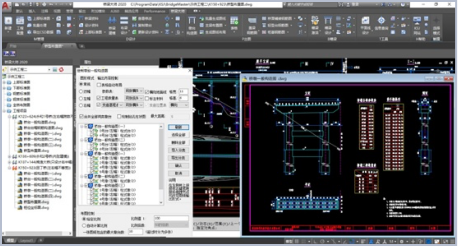

▲全新的用户界面（需要更新版本2021）

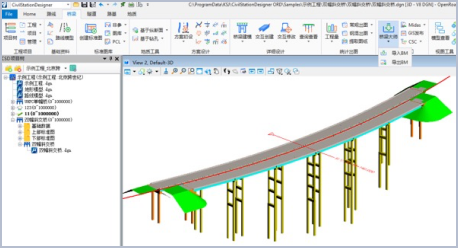

▲与CSD双向联通
桥梁大师2021特点
桥梁 ///
-
支持AutoCAD 2017-2020版本的功能。
-
支持纬地、EICAD、DICAD、路线大师等路线软件数据，可以生成桥梁模型信息，导入CSD进行BIM建模设计。
-
对整条路线上所有桥梁进行工程量统计，支持任意曲线上的简支结构、桥面连续结构、先简支后连续结构、连续刚构的桥型方案设计。
-
可处理整体式路基、分离式路基或低等级公路的单幅路桥梁，可处理左右半幅路基宽度不同、跨径不同及结构不同，错墩错台的桥梁。
-
可处理的上部结构有实心板、空心板、T梁、小箱梁和现浇箱梁。
-
支持下部结构桥台类型包括柱式台、轻型台、肋板台、U台和整体式台，桥墩类型包括柱式墩、轻型墩、实体墩、空心墩、薄壁墩、薄壁空心墩，部分墩台还提供不同的构造形式。
-
提供偏移设计线、偏移墩中心连线、偏移桥台中心连线三种方式，自动完成各类斜弯桥的布梁设计，生成主梁布置图。并可根据布梁结果自动调整桥梁设计模型。
-
批量生成工程下所有项目的桥型布置图、墩台一般构造图，并可自动生成图纸布局，完成图纸的批量打印；能自动生成全线桥梁的图纸目录，自动编写图号。

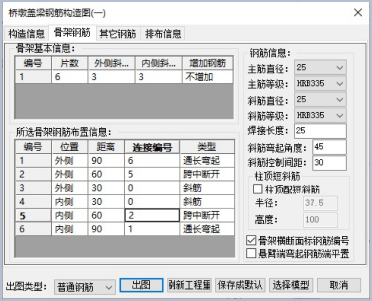

▲盖梁钢筋界面

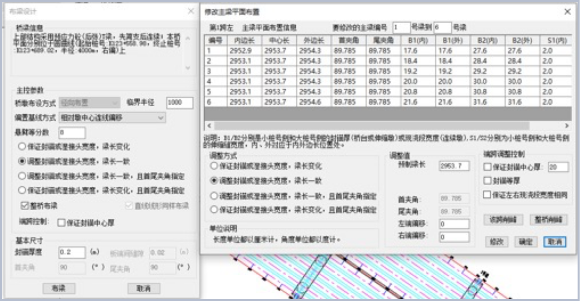

▲布梁设计
箱梁 ///
-
能完成任意曲线上的箱梁桥型方案设计。
-
上部结构支持多联复杂箱梁模型；可处理整体式路基、分离式路基、左右半幅路基宽度不同、跨径不同的箱梁设计。
-
可进行普通箱梁建模，变宽箱梁，分叉箱梁、变高箱梁以及悬浇梁等箱梁建模设计。
-
兼容多种路线信息，如：路线大师、纬地、EICAD，二院路线（brf格式）等路线软件。错墩错台的桥梁。
-
可以自定义箱梁构造标准图、钢筋标准图、横梁和骨架标准图，自动套用标准图实现箱梁快速建模。
-
可以自动关联路线信息，路线信息的变更可以同步箱梁模型。
-
箱梁模型支持尺寸驱动需改，可以灵活定义箱梁仓室个数和截面尺寸。
-
自动生成箱梁一般构造图，箱梁钢筋图、箱梁预应力钢束图、悬浇梁齿板构造图；支持直腹板、斜腹板和任意倒角样式，布局可以灵活调整。
-
自动计算箱梁标高，生成控制点高程表。
-
自动生成箱梁工程数量表，自动转换电子表格。
桥梁大师2021主要更新
1、增加工程项目另存为功能，可以指定工程名称，选择保存路径。

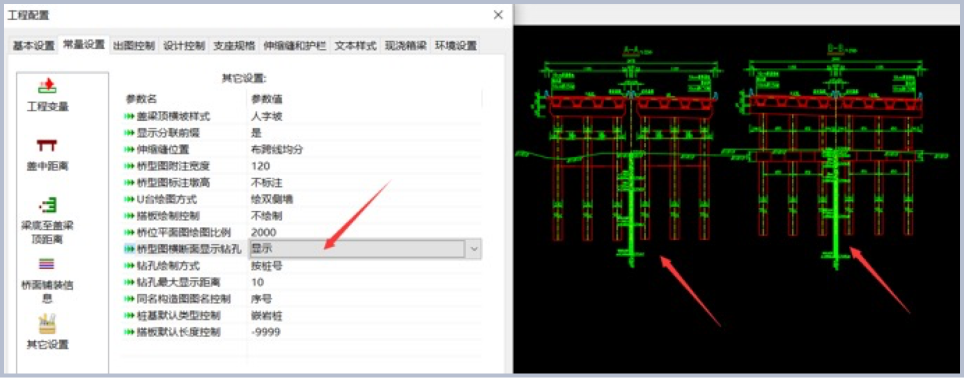

2、工程配置-常量设置-其他设置中增加钻孔绘制按坐标绘制，增加桥型图横断面显示钻孔信息。
3、工程配置-出图控制中新增横断面比例配置项，桥梁建模时自动读入配置的比例；平立面比例下新增控制项，“显示左右幅立面时不改变平立面比例”，默认不勾选，当设计类型为全幅时，不论显示左幅、右幅、左右幅，都受工程配置中的“显示左右幅立面时不改变平立面比例” 参数的影响。
4、工程配置支持“环境配置”“现浇箱梁”参数从其他工程导入。并且“环境配置”支持新标准，增加环境作用等级项。
5、增加加宽文件，可以根据行车道数据变化，通过修改加宽文件，然后选择应用加宽文件的方式，一键导入到横断面文件。
6、“设计资料管理器”，创建被交路文件后，添加被交路资料时默认偏角修改为90。增加鸿业路线数据转换功能。

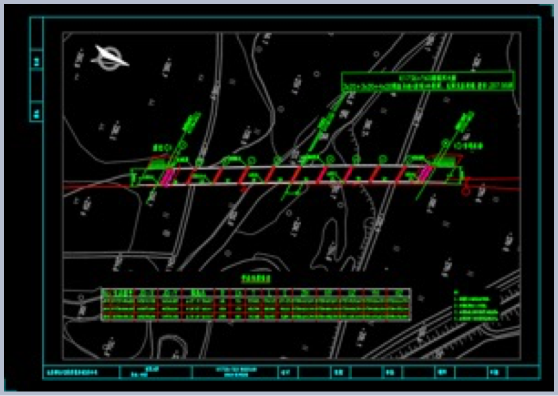

7、桥位平面布置图增加标注左侧和墩台编号标注同侧控制。
8、新增设计半幅桥时，桥位平面布置图桥梁边线遮挡区域为半幅。
9、上部结构属性中，设计参数增加【铺装控制类型】的控制。
10、主梁布置图新增详细表格（二），可输出考虑路线纵坡以后的实际梁长、带预制横坡的小箱梁根据路线合成横坡旋转调整以后箱梁梁顶的横坡和布梁以后，梁体首尾端湿接缝的宽度。

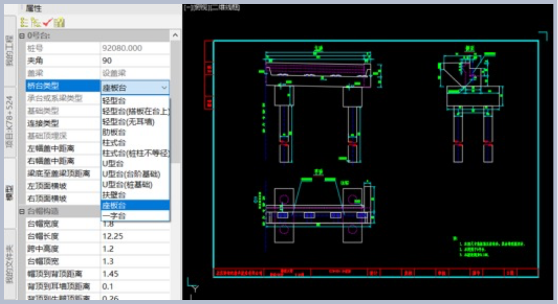

11、增加新的座板台样式。

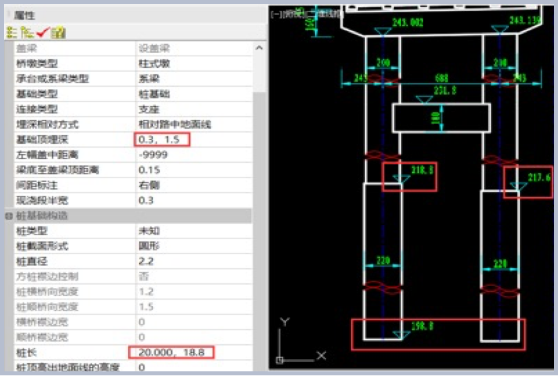

12、修改基础埋深和桩长输入数组时，支持中文逗号样式。

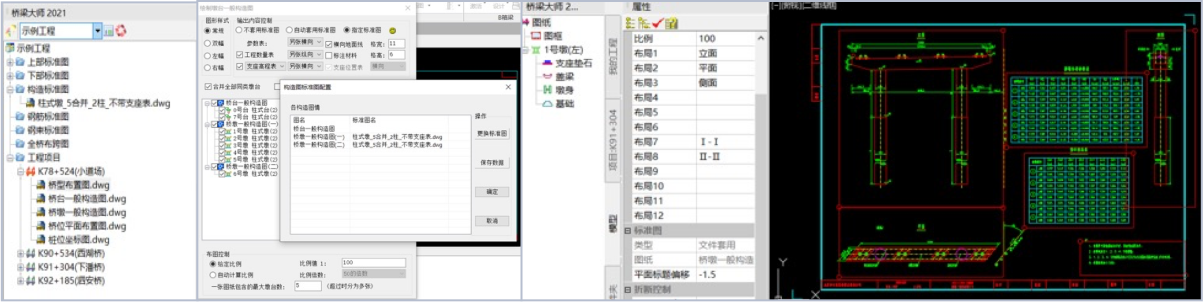

13、增加构造图布局调整功能和构造标准图功能，可以自定义图纸中图元的布局，后续出图按照调整后的布局出图，并且可将修改好的图纸布局作为标准图存在构造标准图中，可以勾选自动套用构造标准图或指定构造标准图出图。

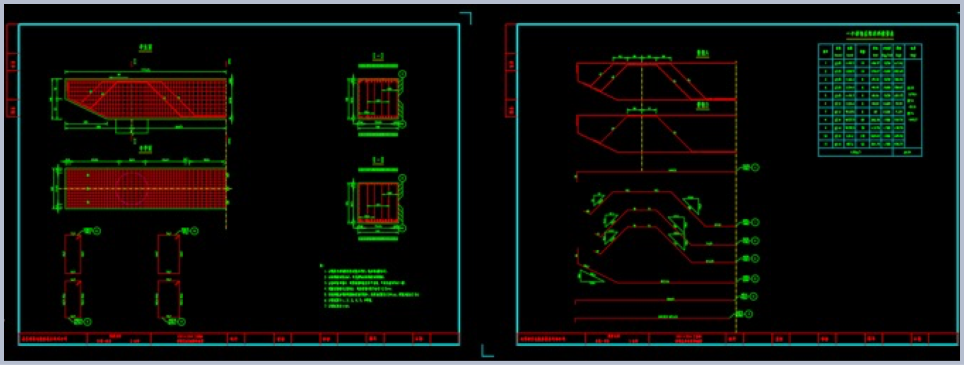

14、盖梁钢筋图增加出图比例，增加半剖绘制，增加双图框出图样式

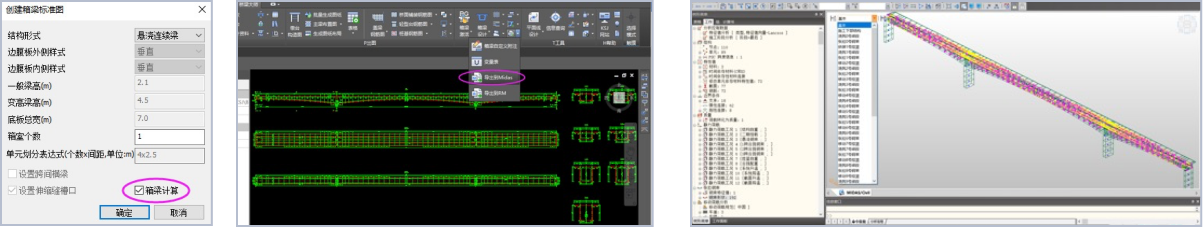

15、悬浇连续梁增加自动设计功能，可以根据桥跨布置形式，结合路线信息，自动进行一般构造和预应力钢筋的设计，同时生成可以被Midas读取的mct格式验算模型。并且自动生成悬浇连续梁构造模型和纵向钢束模型。
桥梁大师2021修复功能
01
更新网络版本的本地服务器配置，解决不能正常访问服务器问题。
02
解决CAD2010箱梁无法激活问题。
03
修正CAD2010箱梁支座修改个数不能正常传递问题。
04
修正CAD2010~2012关闭所有图纸后，不能自动新建文件问题。
05
修正启动桥梁大师失败后，CAD不能正常启动的问题。
06
解决CAD2010~2012建模后关闭图纸崩溃问题。
07
批量炸开BM实体时，修正图框未绘制导致的炸开崩溃问题。
08
采用平面线设计时，如果当前图纸不是BM.dwt模板，自动采用BM.dwt模板新建布局绘制平面线。
09
解决平面线设计中桥梁示意图中起点、终点名称遮挡区域未包围文字。
